在开始布局前，需要设置AD工具的参数。本人的设置如下：
1、配置设计规则检查（DRC）
在导入PCB后，经常发现封装变绿，一般是因为DRC所引起的，DRC的作用是检查规则设置是否符合要求，太多DRC检查会让我们设计时造成视觉差错。本人经常将除Electrical之外的项暂时全部取消勾选，需要检查时再单独勾选检查。
2、配置器件间距规则
规则中默认为10mil，很多引脚密集芯片不满足，因此可以设置为5mil。在设计->规则->Design Rules->Electrical->clearance->clearance中可以修改。
3、设置丝印位号
一般封装的丝印位号比较大，可以选择删除位号或修改位号大小。
修改位号方法如下：

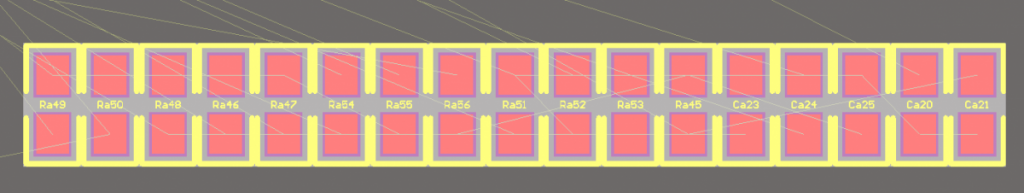

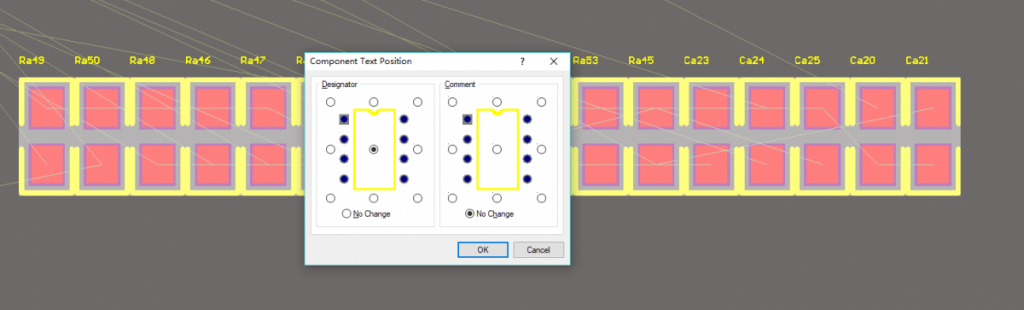

右键选中一个丝印->查找相似对象->在String Type Designator 后选为Same->应用，所有丝印全部选上，单机OK后，在新窗口 Graphical中将Text Height 和 Text Weight分别设置为10mil和2mil即可。为了使布局紧凑，可以将所有位号放在器件中间，方法：全选所有器件->英文键盘下快捷键a->定位器件文本（P）->在Designator中勾选封装中间的圈->OK就可以实现，最终效果如下图所示。
