一． 设置需要等长的网络组
点击主菜单
Design->Classes，在弹出的窗口中单击
Net Classes，并右键，点

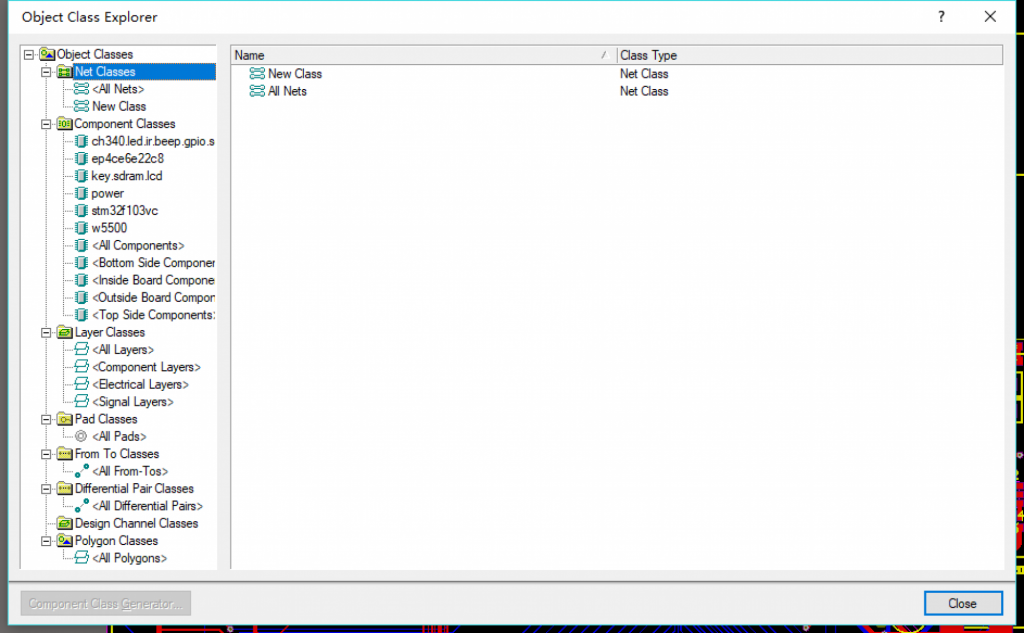

Add Class

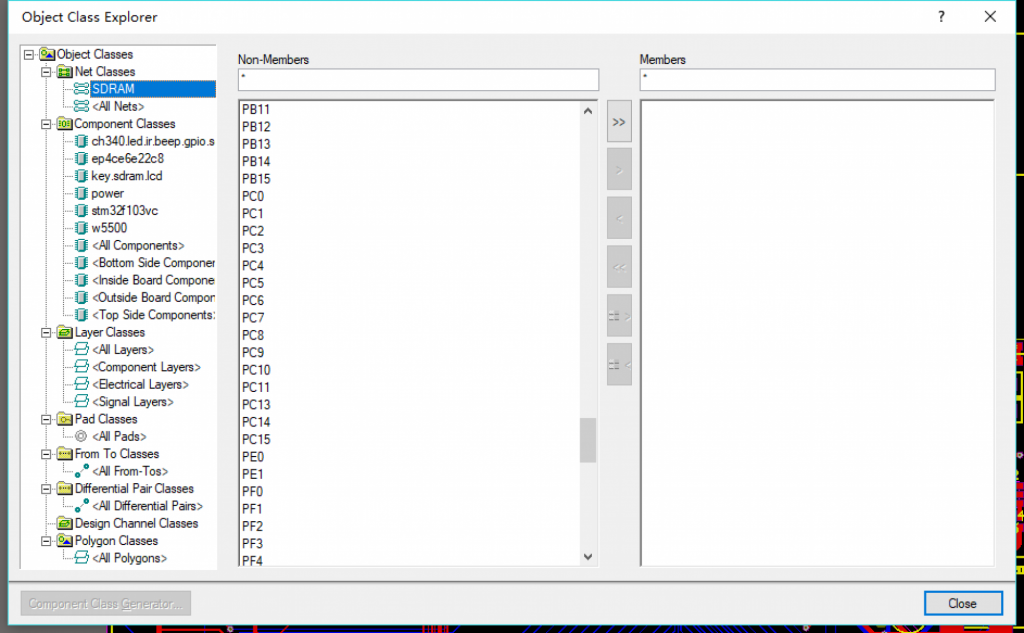

会增加一个 New Class，在该网络组上右键，修改一个你想要的名字，如：SDRAM 等。

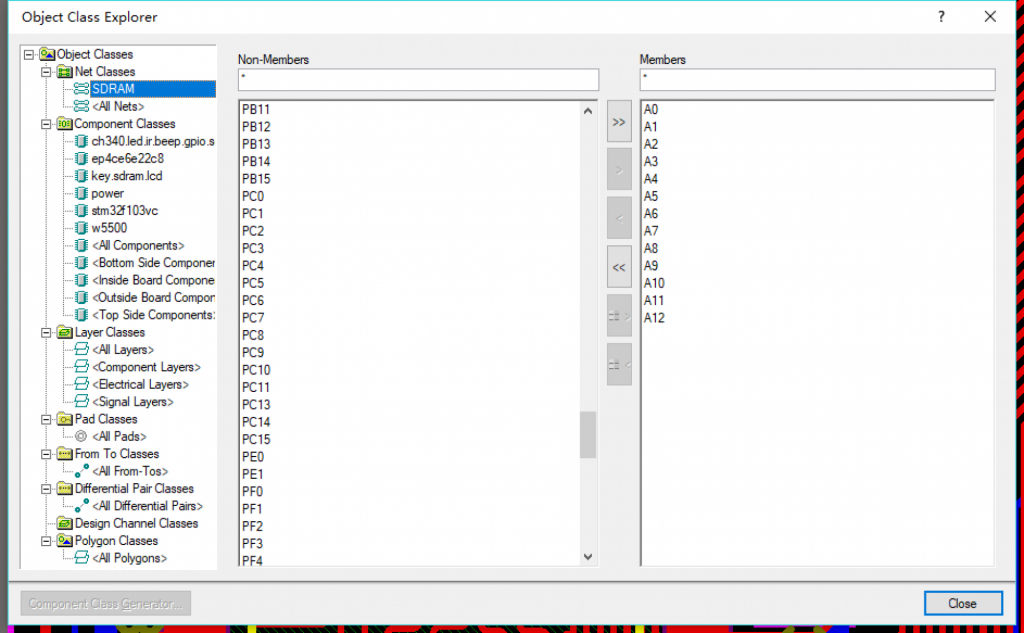

单击打开它，将需要等长的网络，从左边选取并添加到右边的窗口中。
二. 布线
在布蛇行线时，只能在已经布好的线上修改，不能直接拉蛇线，所以得先布线，把所有
SDRAM Class 的网络用手工(不推荐用自动)的方式布完线，走线尽量的短，尽量的宽松，
也就是说间距留大一点。应该把最长的那一根做为基准，把它尽量的布短一点。
三. 走蛇行线等长
按 T R 键，单击一根走线，再按 TAB 键，设置一下先

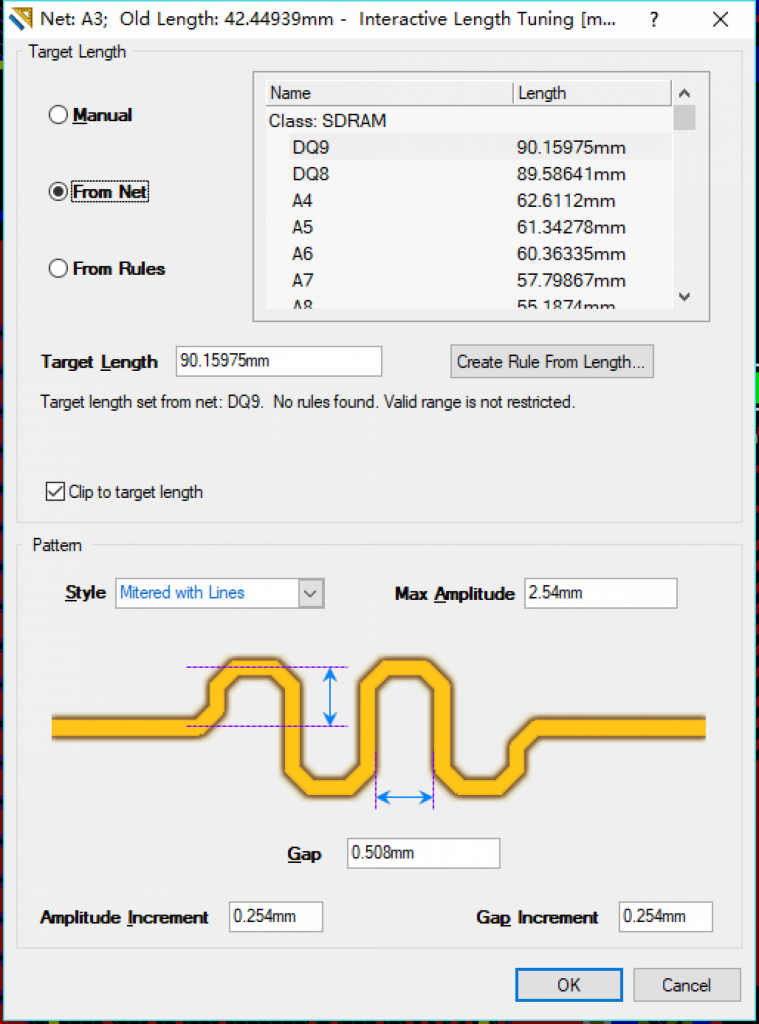

1. 选中Form Net在右边的网络中，选中一根你想要长度的网络
也就是说，以后的自动等长中，将会以些为基准，所有需等长的线将会跟它一样长。

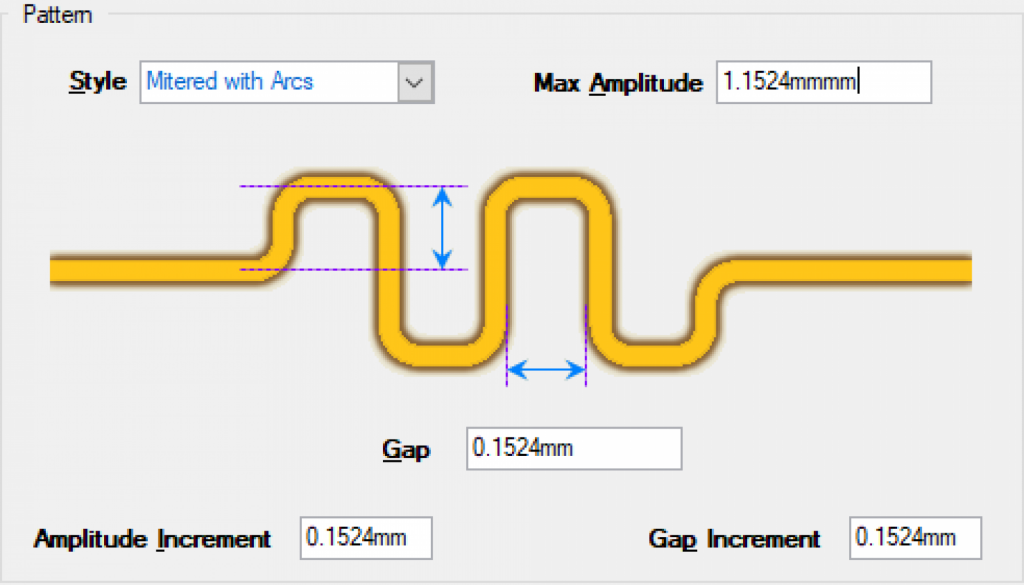

2．蛇行设置
3. 布蛇行线的快捷键控制：
在布蛇行线时，按快捷键“1”
“2” “3” “4” “，”
“。” 可以在走线时随时控制蛇行线的形状。
快捷键: 1 与 2，改变蛇行线的拐角与弧度。
快捷键: 3 与 4 改变蛇行线的宽度。
快捷键： ， 与 。改变蛇行线的幅度。
了解了这些，就可以开始布蛇行线了，单击
OK 退出设置，在刚才那条线上，按装走线的方向，拉动鼠标，一串漂亮的蛇行线就出来了。
